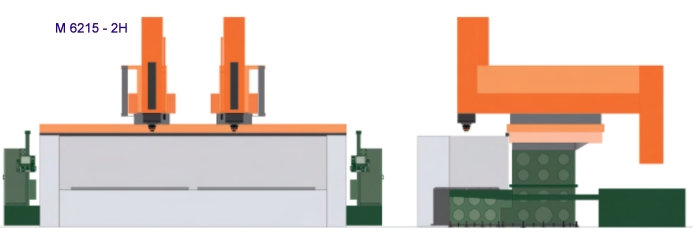

M6215-2H
- 產品型號:
- M6215-2H
詳細規格及用途描述
‧X、Y、Z三軸使用AC馬達
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧最佳表面粗度Ra<0.1µm.
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
| Specification | M6215-2H |
|---|---|
| X、Y行程 | 單動 5000 x 1500 mm 雙動 2500 x 1500 mm |
| Z伺服行程 | 1000 mm |
| 工作檯最大承重 | 30000 kgs |
| 工作檯面積 | 6200 x 1600 mm |
| 工作油槽內容積 | 6800x2000x800 mm |
| 主軸與工作檯距離 | 630~1630 mm |
| 電擊最大重量 | 150 kgs |
| 加工液容量 | 24000 Liter |
| 機台總重量 | 65000 Liter |
| 機台高度 | 5400 mm |
| 放電能量 | 90A/5A. 120A/5A. 150A/5A. 180A/5A. 240A/5A. 300A/5A |
| 輸入電源 | 220/380/415/440 V |
| 總容量 | 20KVA / 26KVA / 34KVA |
| 最快加工速度 | 600/800/1000/1200/1600/2000 mm3/min |
| 最細表面粗度 | Ra≤0.1μm |
| 最低電極消耗比 | <0.2% (特殊配備可達<0.1%) |
